Fragment 是什么
Fragment 的使用
Fragment 的生命周期
动态加载布局的方法
- 使用限定符
- 使用最小宽度限定符
Kotlin 进阶课堂
- 拓展函数
- 运算符重载

Fragment 是什么

Fragment是一种可以嵌入在Activity当中的UI片段，它能让程序更加合理和充分地利用大屏幕的空间，因而在平板上应用得非常广泛

它和 Activity 实在是太像了, 可以理解为一个迷你型 Activity

至于功能来说, 如果我们使用 Fragment, 我们可以在平板上展示更好的页面, 提供更好的观感

举个小小的例子, 一个软件在手机和平板上可以有这样不同的显示效果

fragment_phone

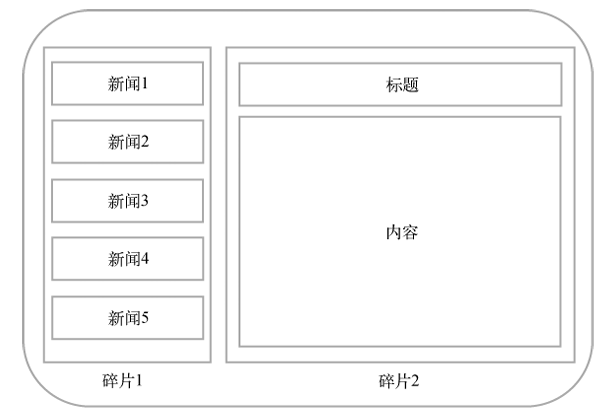

fragment_table

Fragment 的使用

Fragement 的简单使用

我们先在一个 Activity 中添加两个 Fragment , 让他们各占一半的空间

我们先对两个 Fragement 的布局文件进行编辑, 我们让 LeftFragment 包含一个按钮, RightFragment 显示一串文字

<!-- fragment_left.xml -->
<?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:background="#CA9393"
    android:orientation="vertical"
    tools:context=".fragement.LeftFragment">

    <Button
        android:id="@+id/leftFragmentButton"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_gravity="center_horizontal"
        android:text="Button" />

</LinearLayout>

 <!-- fragment_right.xml -->
 <?xml version="1.0" encoding="utf-8"?>
 <FrameLayout xmlns:android="http://schemas.android.com/apk/res/android"
     xmlns:tools="http://schemas.android.com/tools"
     android:layout_width="match_parent"
     android:layout_height="match_parent"
     android:background="#00ff00"
     tools:context=".fragement.RightFragment">

     <TextView
         android:layout_width="wrap_content"
         android:layout_height="wrap_content"
         android:layout_gravity="center_horizontal"
         android:text="This is Right Fragment"
         android:textSize="24sp" />

 </FrameLayout>

之后我们注册这两个 Fragment

class LeftFragment : Fragment() {
    override fun onCreateView(
        inflater: LayoutInflater, container: ViewGroup?,
        savedInstanceState: Bundle?
    ): View? {
        return inflater.inflate(R.layout.fragment_left, container, false)
    }
}

class RightFragment : Fragment() {
    override fun onCreateView(
        inflater: LayoutInflater, container: ViewGroup?,
        savedInstanceState: Bundle?
    ): View? {
        return inflater.inflate(R.layout.fragment_right, container, false)
    }
}

注意:

有两个不同包下的 Fragment 供你选择：一个是系统内置的 android.app.Fragment ，一个是 AndroidX库中的 androidx.fragment.app.Fragment 。这里请一定要使用 AndroidX 库中的 Fragment，因为它可以让 Fragment 的特性在所有 Android 系统版本中保持一致，而系统内置的 Fragment 在 Android 9.0版本中已被废弃

之后修改 activity_main.xml 文件即可

<?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:orientation="horizontal"
    tools:context=".MainActivity">

    <fragment
        android:id="@+id/leftFrag"
        android:layout_width="0dp"
        android:layout_height="match_parent"
        android:layout_weight="1"
        android:name="com.example.learnfragment.fragement.LeftFragment" />

    <androidx.fragment.app.FragmentContainerView
        android:id="@+id/rightFrag"
        android:layout_width="0dp"
        android:layout_height="match_parent"
        android:layout_weight="1"
        android:name="com.example.learnfragment.fragement.RightFragment" />

</LinearLayout>

虽然说 <fragment> 标签是正确的, 但是更推荐使用 androidx.fragment.app.FragmentContainerView

之后我们运行即可得到结果:

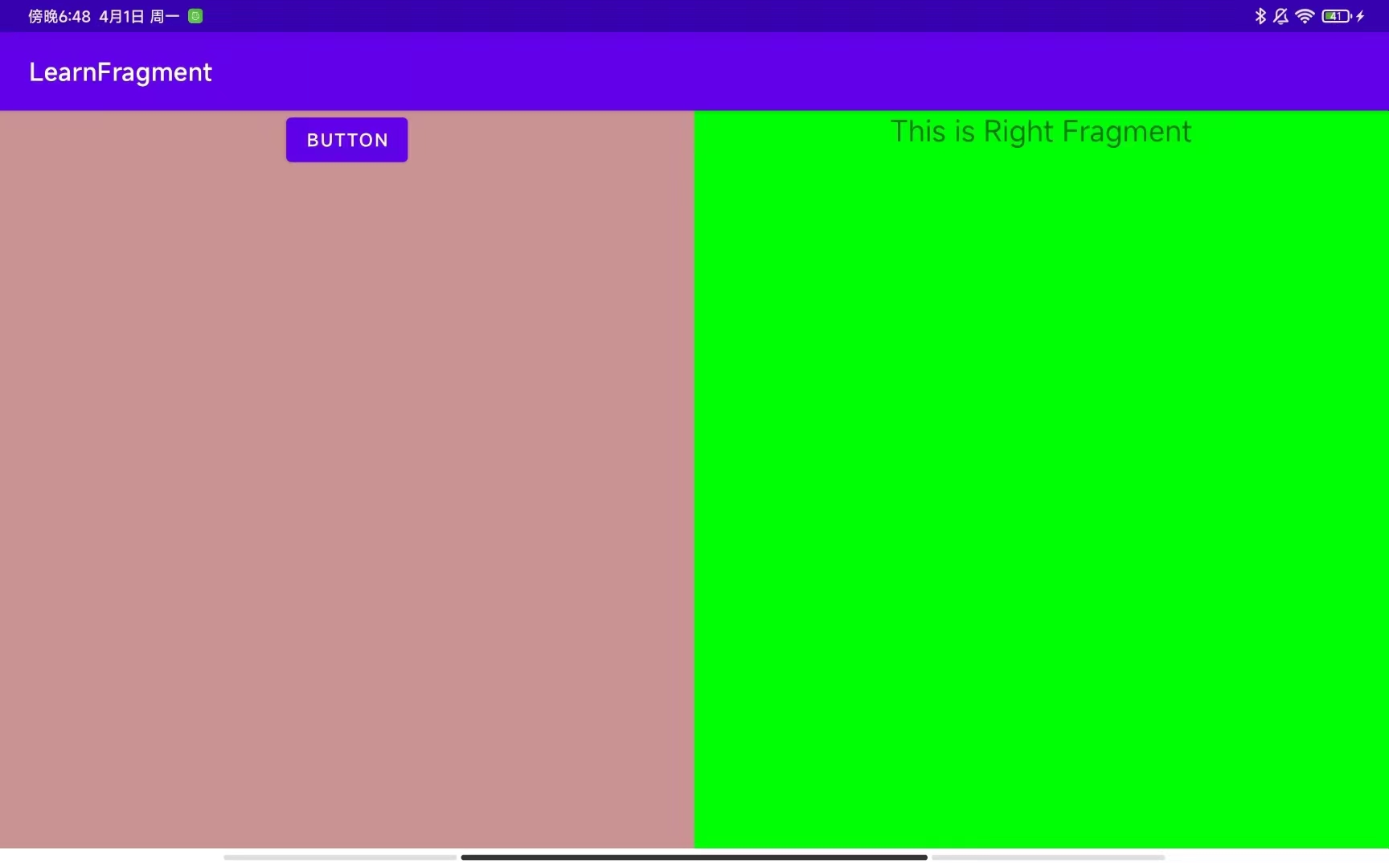

fragment_first

动态添加 Fragment

所谓动态的添加 Fragment , 实际上就是我们可以通过一些事件将某个 Fragment 替换成另一个 Fragment

现在我们就来实现点击左侧的按钮, 将右边的 Fragement 替换

我们新建一个新的 Fragment 叫 AnotherRightFragment , 它与 RightFragment 唯一的区别在于背景颜色不同并且文字不同, 这里就不展示代码了

之后我们修改 activity_main 的内容, 值得注意的是, 我们不是吧右边的 Fragment 写死了, 而是用 FrameLayout 代替

<?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:orientation="horizontal"
    tools:context=".MainActivity">

    <fragment
        android:id="@+id/leftFrag"
        android:layout_width="0dp"
        android:layout_height="match_parent"
        android:layout_weight="1"
        android:name="com.example.learnfragment.fragement.LeftFragment" />

    <FrameLayout
        android:id="@+id/rightLayout"
        android:layout_width="0dp"
        android:layout_height="match_parent"
        android:layout_weight="1" />

</LinearLayout>

FrameLayout 是Android中最简单的一种布局，所有的控件默认都会摆放在布局的左上角。由于这里仅需要在布局里放入一个Fragment，不需要任何定位，因此非常适合使用 FrameLayout。

之后我们在 MainActivity 中添加填充 Fragment 的逻辑即可

class MainActivity : AppCompatActivity() {
    override fun onCreate(savedInstanceState: Bundle?) {
        super.onCreate(savedInstanceState)
        setContentView(R.layout.activity_main)
        leftFragmentButton.setOnClickListener {
            replaceFragment(AnotherRightFragment())
        }
        replaceFragment(RightFragment())
    }

    private fun replaceFragment(fragment: Fragment) {
        val fragmentManager = supportFragmentManager
        val transaction = fragmentManager.beginTransaction()
        transaction.replace(R.id.rightLayout, fragment)
        transaction.commit()
    }
}

可以看到，首先我们给左侧 Fragment 中的按钮注册了一个点击事件，然后调用 replaceFragment() 方法动态添加了 RightFragment

当点击左侧 Fragment 中的按钮时，又会调用 replaceFragment() 方法，将右侧 Fragment替换成AnotherRightFragment

结合 replaceFragment() 方法中的代码可以看出，动态添加 Fragment 主要分为 $5$步。

创建待添加 Fragment 的实例
获取 FragmentManager ，在 Activity 中可以直接调用 getSupportFragmentManager() 方法获取
开启一个事务，通过调用 beginTransaction() 方法开启
向容器内添加或替换 Fragment ，一般使用 replace() 方法实现，需要传入容器的 id 和待添加的Fragment 实例
提交事务，调用 commit() 方法来完成

至此, 我们便实现了这个功能

在Fragment 中实现返回栈

在上一小节中，我们成功实现了向 Activity 中动态添加 Fragment 的功能。不过你尝试一下就会发现，通过点击按钮添加了一个 Fragment 之后，这时按下 Back 键程序就会直接退出。如果我们想实现类似于返回栈的效果，按下 Back 键可以回到上一个 Fragment

其实很简单，FragmentTransaction 中提供了一个 addToBackStack() 方法，可以用于将一个事务添加到返回栈中

即修改 replaceFragment() 为:

private fun replaceFragment(fragment: Fragment) {
    val fragmentManager = supportFragmentManager
    val transaction = fragmentManager.beginTransaction()
    transaction.replace(R.id.rightLayout, fragment)
    transaction.addToBackStack(null)
    transaction.commit()
}

这里我们在事务提交之前调用了 FragmentTransaction 的 addToBackStack() 方法，它可以接收一个名字用于描述返回栈的状态，一般传入 null即可

Fragment 和 Activity 之间的交互

Activity 与 Fragment 交互

虽然 Fragment 是嵌入在 Activity 中显示的，可是它们的关系并没有那么亲密。实际上， Fragment 和Activity 是各自存在于一个独立的类当中的，它们之间并没有那么明显的方式来直接进行交互

为了方便 Fragment 和 Activity 之间进行交互，FragmentManager 提供了一个类似于 findViewById() 的方法，专门用于从布局文件中获取 Fragment 的实例

val fragment = supportFragmentManager.findFragmentById(R.id.leftFrag) as LeftFragment

同时 kotlin-android-extensions 也可以进行简化为 :

val fragment = leftFrag as LeftFragment

Fragment 与 Activity 交互

每个 Fragment 中都可以通过调用 getActivity() 方法来得到和当前 Fragment 相关联的 Activity 实例，代码如下所示：

if (activity != null) {
    val mainActivity = activity as MainActivity
}

这里使用了语法糖

由于 getActivity() 方法有可能返回 null，因此我们需要先进行一个判空处理。有了 Activity 的实例，在Fragment 中调用 Activity 里的方法就变得轻而易举了。另外当 Fragment 中需要使用 Context对象时，也可以使用 getActivity() 方法，因为获取到的 Activity 本身就是一个 Context 对象

Fragment 的生命周期

Fragment 的生命周期和 Activity 的生命周期大差不差, 也分为下面的几个阶段:

运行状态

当一个Fragment所关联的Activity正处于运行状态时，该Fragment也处于运行状态

暂停状态

当一个Activity进入暂停状态时（由于另一个未占满屏幕的Activity被添加到了栈顶），与它相关联的Fragment就会进入暂停状态

停止状态

当一个Activity进入停止状态时，与它相关联的Fragment就会进入停止状态，或者通过调用FragmentTransaction的remove()、replace()方法将Fragment从Activity中移除，但在事务提交之前调用了addToBackStack()方法，这时的Fragment也会进入停止状态。总的来说，进入停止状态的Fragment对用户来说是完全不可见的，有可能会被系统回收

销毁状态

Fragment总是依附于Activity而存在，因此当Activity被销毁时，与它相关联的 Fragment就会进入销毁状态。或者通过调用FragmentTransaction的remove()、 replace()方法将Fragment从Activity中移除，但在事务提交之前并没有调用 addToBackStack()方法，这时的Fragment也会进入销毁状态。

Activity 中提供的生命周期的回调函数 Fragment 基本上都有, 但是有许多 Fragment 独有的回调函数

onAttach()：当Fragment和Activity建立关联时调用
onCreateView()：为Fragment创建视图（加载布局）时调用
onActivityCreated()：确保与Fragment相关联的Activity已经创建完毕时调用
onDestroyView()：当与Fragment关联的视图被移除时调用
onDetach()：当Fragment和Activity解除关联时调用

完整的函数回调图片如下图所示 :

动态加载布局的方法

在这一节中, 我认为才是到了 Fragment 的核心用法了

之前我们实现 Fragment 可以把它当成一个迷你的 Activity , 现在我们要实现的是 当显示的设备不同的时候(如平板/手机), 我们可以动态的展示不同的效果 , 就像我们一开始展示的图片一样

使用限定符

如果你经常使用平板，应该会发现很多平板应用采用的是双页模式（程序会在左侧的面板上显示一个包含子项的列表，在右侧的面板上显示内容），因为平板的屏幕足够大，完全可以同时显示两页的内容，但手机的屏幕就只能显示一页的内容，因此两个页面需要分开显示

我们可以借助限定符来实现到底是使用单页模式还是双叶模式

我们修改 Activity_main 的文件内容, 我们只留下一个左侧Fragment，并让它充满整个父布局, 它将作为单页模式的布局文件

<fragment
	android:id="@+id/leftFrag"
	android:layout_width="match_parent"
	android:layout_height="match_parent"
	android:name="com.example.learnfragment.fragement.LeftFragment" />

之后我们在 res 目录下新建 layout-large 文件夹，在这个文件夹下新建一个布局，也叫作 activity_main.xml ，代码如下:

<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:orientation="horizontal"
    android:layout_width="match_parent"
    android:layout_height="match_parent">

    <androidx.fragment.app.FragmentContainerView
        android:id="@+id/leftFrag"
        android:name="com.example.learnfragment.fragement.LeftFragment"
        android:layout_width="0dp"
        android:layout_height="match_parent"
        android:layout_weight="1" />

    <androidx.fragment.app.FragmentContainerView
        android:id="@+id/rightFrag"
        android:name="com.example.learnfragment.fragement.RightFragment"
        android:layout_width="0dp"
        android:layout_height="match_parent"
        android:layout_weight="3" />

</LinearLayout>

可以看到，layout/activity_main 布局只包含了一个 Fragment ，即单页模式，而 layout large/ activity_main 布局包含了两个Fragment ，即双页模式。其中，large 就是一个限定符，那些屏幕被认为是 large 的设备就会自动加载 layout-large 文件夹下的布局，小屏幕的设备则还是会加载 layout 文件夹下的布局。

这样我们就可以实现在两个不同的设备中展示不同的界面了

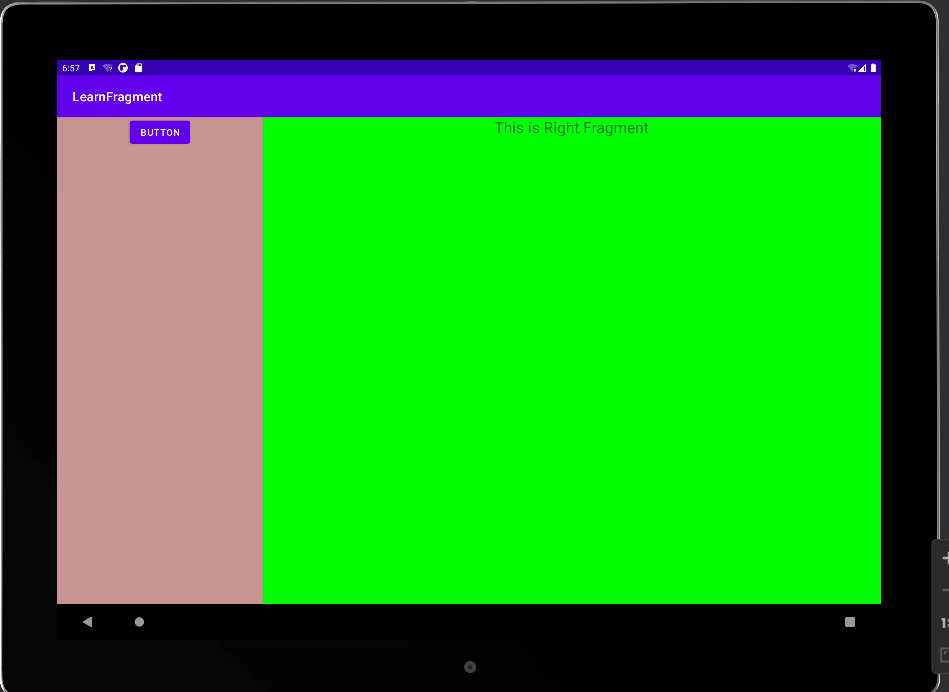

Fragment_table_2

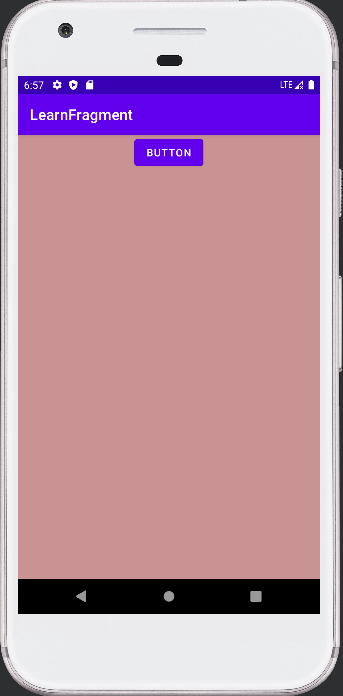

Fragment_phone_1

常用的限定符有:

使用最小宽度限定符

在上一小节中我们使用 large 限定符成功解决了单页双页的判断问题，不过很快又有一个新的问题出现了：large 到底是指多大呢？有时候我们希望可以更加灵活地为不同设备加载布局，不管它们是不是被系统认定为 large，这时就可以使用最小宽度限定符（smallest-width qualifier）

在res目录下新建 layout-sw600dp 文件夹, 这就意味着，当程序运行在屏幕宽度大于等于 600 dp 的设备上时，会加载 layout sw600dp/activity_main布局，当程序运行在屏幕宽度小于 600 dp 的设备上时，则仍然加载默认的 layout/activity_main布局。

Kotlin 进阶课堂

拓展函数

扩展函数表示即使在不修改某个类的源码的情况下，仍然可以打开这个类，向该类添加新的函数

比如说我们希望在 String 类里面新增一个新的函数 : lettersCount() , 用来计算这个字符串有多少个字母

我们可以直接将我们自己写的函数 “添加到源码中” , 从而可以直接进行调用

拓展函数的结构为:

fun ClassName.methodName(param1: Int, param2: Int): Int {
    return 0
}

下面我们就来试试写一个拓展函数:

由于我们希望向String类中添加一个扩展函数，因此需要先创建一个String.kt文件。文件名虽然并没有固定的要求，但是我建议向哪个类中添加扩展函数，就定义一个同名的Kotlin文件，这样便于你以后查找。最好将其创造为顶层方法

我们在 String.kt 文件中添加这样的代码:

fun String.lettersCount() : Int {
    var num = 0;
    for(char in this) {
        if(char.isLetter())
            num++
    }
    return num
}

fun main() {
    val str = "^&#GH##%%^DDSJGW#**"
    print(str.lettersCount())
}

这样便成功实现了拓展函数

运算符重载

运算符重载使用的是 operator 关键字，只要在指定函数的前面加上operator 关键字，就可以实现运算符重载的功能了

这点其实没什么好说的, 重载运算符后, 运算符两边的类型我们都是可以自定义的, 但也要符合逻辑

一般的格式如下:

class Obj {
    operator fun plus(obj: Obj): Obj {
        // 处理相加的逻辑
    }
}

可重载的运算符所对应的的函数名以及顺序如下:

operate
